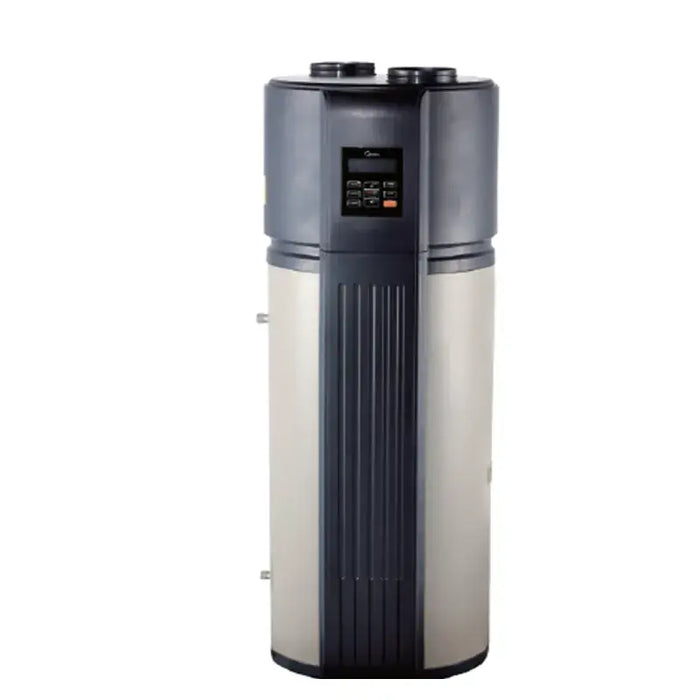

Boiler in pompa de caldura 190L ATLAS - ATPC-15/190RDN3-F

Descriere:

Atlas ATPC este un echipament ce utilizeaza energia inmagazinata in aer pentru a incalzi apa menajera din interiorul boilerului, prin intermediul unui ciclu frigorific cu agent R134A. Temperatura de fierbere scazuta a agentului frigorific permite acesteia sa preia energie din aer chiar si in conditii adverse.

Instalare usoara:

• Proiectat integral si trebuie doar sa conectati conductele de apa
• Presiunea statica externa de 25Pa permite utilizarea conductei de aer pana la 1 Om (modelul cu flux de aer de sus)
• Instalare flexibila a conductei (model cu flux de aer de sus)

Functii controller:

• Alarma de protectie si ton prompt al buzzerului Buton si blocare automata a ecranului
• Repornire automata
• Functia cronometru
• Buton combinat (interogare, stergere cod de eroare)
• Mod de incalzire electronica, dezinfectie.

Caracteristici generale:

• Rezervor de apa emailat, greu de corodat
• Izolare completa intre apa si electricitate, fara probleme de soc electric
• Fara tuburi de combustibil si depozitare, fara pericol potential de scurgeri de ulei, incendiu, explozie
• Fara potential de contaminare incrucisata, serpentina condensatorului este infasurata in jurul rezervorului interior emailat
• Temperatura uniforma a apei ofera mai mult confort pentru serpentina inferioara
• Designul metalic exterior previne imbatranirea cauzata de expunerea puternica la lumina (modelul cu flux de aer lateral).

• Temperatura maxima a apei de iesire: 70 ° C. Sistemul face ca apa sa fie incalzita stabil si rapid cu metode inovatoare de incalzire care combina incalzirea electrica si incalzirea cu pompa de caldura in mod corespunzator
• Instalarea flexibila se realizeaza prin conducta lunga de admisie si evacuare a aerului cu presiune. Presiunea debitului de aer de 25 Pa permite lungimea conductei de pana la 10 m
• Pornire si oprire automata, dezghetare automata prin revizuirea ciclului agentului frigorific pentru a economisi functionarea suplimentara
• Conform principiului pompei de caldura, unitatea absoarbe caldura din aerul exterior si produce apa calda; randamentul termic poate fi de pana la 3.8 (În conditia A15/12 W15/45)
• Certificare CE si NF
• In intervalul de temperatura de la - 20 ° C la 43 ° C, unitatea nu va fi afectata de noapte, cer innorat, ploaie, chiar si zapada.


Principiul de functionare:

Functionarea pompei de caldura se bazeaza pe un agent frigorific care trece printr-un ciclu termodinamic in mai multe etape pentru a extrage energia din aerul exterior (inclusiv la temperaturi sub zero) si a o transfera apei menajere din rezervor. Acest proces implica patru faze distincte prin care trece agentul frigorific:

• Compresor: Componenta centrala a sistemului, care creste presiunea si temperatura agentului frigorific prin compresie. Agentul intra la temperatura scazuta si iese cu temperatura si presiune ridicate.
• Condensator: Schimbator de caldura freon-apa, unde agentul frigorific transfera caldura catre apa menajera. La iesire, agentul are presiune ridicata, dar temperatura scade.
• Ventil de laminare: Agentul frigorific este destins, scazandu-i temperatura si presiunea.
• Evaporator: Agentul preia energia termica din aerul exterior, chiar si la temperaturi scazute, datorita punctului sau de fierbere scazut (-26°C), crescandu-si temperatura.


Componenta boiler in pompa de caldura monobloc Atlas ATPC-15/190RDN3-F de 190 litri:

• Compresor: Model RJSM125V1WFZ, R134a, de inalta eficienta, furnizat de GMCC.
• Evaporator: Schimbator de caldura din tuburi de cupru si aripioare din aluminiu.
• EXV: Supapa de expansiune electronica, ajusteaza deschiderea conform temperaturii compresorului.
• Ventilator: Centrifugal, cu trei viteze, motor furnizat de Welling.
• ATCO: Protejeaza apa impotriva supraincalzirii (>78°C), reporneste automat la racire sub 68°C.
• TCO  (Comutator de temperatura): Opreste manual compresorul daca apa depaseste 85°C.
• Comutator de inalta presiune: Protectie activata la 2.76 MPa, recuperare la 2.07 MPa.


Specificatii tehnice Boiler cu pompa de caldura ATLAS ATPC-15/190RDN3-F 190 litri:

• Plaja temperatura exterioara numai in pompa de caldura: -7～43°C
• Plaja temperatura exterioara cu rezistenta electrica: -20～43°C
• Temperatura apa: 38～70 °C
• Alimentare electrica: 1x230V / 50Hz
• Volum util: 180 litri
• Putere termica numai in pompa de caldura: 1.45 kW
• Putere termica cu rezistenta electrica: 1.45+3.15 kW
• COP temperatura apei la intrare 15°C, temperatura apei la ieșire 45°C: 3.8
• Curent maxim: 16 A
• Dimensiuni (DxH): 560 x 1760 mm
• Masa neta: 107 kg
• Presiune sonora: 41.2 dB(A)
• Putere sonora: 56.6 dB(A)
• Refrigerant Tip R134A
• Cantitate refrigerant: 1.0 kg
• Debit aer: 270/230/182 mc/h
• Racorduri aspiratie / refulare aer: 160 mm
• Compresor:
  - Tip rotativ
  - Capacitate: 1450 W
  - Intrare compresor: 495 W
  - Curent nominal: 2.3 A
• Serpentina evaporator:
  - Diametru exterior tub: Φ 9.52 (Tub de cupru cu canelura interioara)
  - Lungime serpentina: 402 mm
  - Inaltime serpentina: 305 mm
  - Numar circuite: 3
• Motor ventilator:
  - Model: YDK12-6A
  - Intrare: 28/26/26 W
  - Viteza: 900/815/680 r/min
  - Iesire: 12 W
• Racorduri hidraulice:
  - Conducta alimentare apa: DN20
  - Conducta ACM: DN20
  - Teava scurgere: DN20
• Schimbator de caldura: tip perete despartitor

• E-heater (rezistenta electrica): 1 x 2.0 kW
• Numar de persoane recomandat: 3-4 mc/h
