Descriere

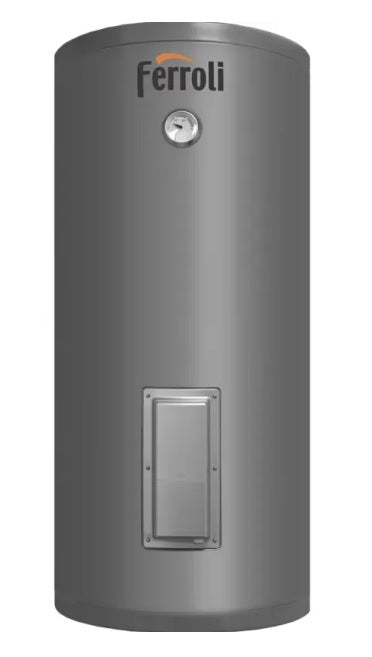

ECOUNIT HP este un boiler vertical pentru stocarea apei calde, cu 2 serpentine (versiunea 2C), fiind proiectat pentru încălzirea apei calde menajere (a.c.m.) la o temperatură sub punctul de fierbere, la presiune atmosferică.
Acesta trebuie conectat la o sursă de energie şi la o instalație pentru preparare apă caldă menajeră, compatibile cu caracteristicile de performanţă şi puterea acestuia.
CARACTERISTICI GENERALE
• Modelul Ecounit HP 2C este echipat cu 2 serpentine oferind posibilitatea de conectare la mai multe surse de încălzire
• Rezervor din oțel carbon, protejat la interior prin emailare cu tehnologia "Blue Forever"
• Echipat cu rezistență electrică de 2 kW
• Termostat pentru reglarea temperaturii (15°C....75°C)
• Teacă de senzor cu presetupă
• Buton ON-OFF
• Izolație termică rigidă cu grosimea de 50 mm
• Finisaj exterior (gri-metalizat) din tablă de oțel vopsită în câmp electrostatic
• Termometru montat la partea superioară
• Conexiune pentru recirculare a.c.m.
• Anod de magneziu de mari dimensiuni (montat pe flanșă) pentru protecție la coroziune
PRINCIPIU DE FUNCȚIONARE:
Agentul termic circulă prin serpentine și cedează căldura prin transfer termic către apa menajeră.
Date tehnice boiler indirect cu 2 serpentine pentru pompe de caldura Ferroli ECOUNIT HP 500-2C - 500 litri:
- Capacitate: 433 litri
- Presiune maxima de functionare apa calda menajera: 8 bari
- Temperatura maxima de functionare apa calda menajera: 95 grC
- Pierderi datorita intretinerii: 3,5 kWh/24h
- Grad de protectie: IP X4
- Tensiune de alimentare: 230V / 50 Hz
- Putere electrica absorbita: 2000 W
- Greutate in gol: 194 kg
- Racorduri ACM: 1"
- Racorduri serpentina inferioara: 1 1/4"
- Racorduri serpentina superioara: 1 1/4"
- Racord recirculare: 3/4"
- Dimensiuni boiler: 750 x 1769 mm
SERPENTINA SUPERIOARA
- Putere schimbata: 27.5 kW
- Debit ACM: 676 litri/h
- Timp de preparare: 19 min
- Suprafata de schimb a serpentinei: 5.5 mp
- Lungimea serpentinei: 55.2 m
- Pierderi de sarcina serpentina: 52 mbar
- Debit nominal serpentina: 2.365 mc/h
Valori obtinute cu o temperatura a agentului termic de 60 grdC
SERPENTINA INFERIOARA
- Putere schimbata: 30 kW
- Debit ACM: 737 litri/h
- Timp de preparare: 28 min
- Suprafata de schimb a serpentinei: 1.2 mp
- Lungimea serpentinei: 11.9 m
- Pierderi de sarcina serpentina: 10 mbar
- Debit nominal serpentina: 1.29 mc/h
Valori obtinute cu o temperatura a agentului termic de 80 grdC
